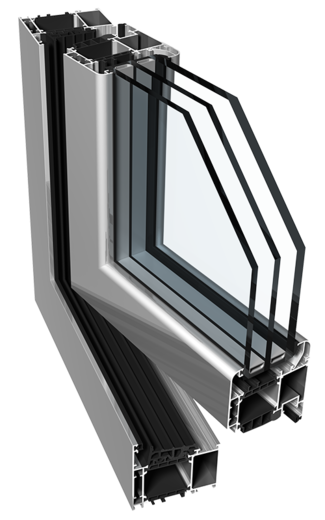

WG 78 N

Systém má tříkomorovou konstrukci profilů s drážkou pro kování standardu "euro" a s drážkou používanou pro okna a balkonové dveře jz profilů PVC či dřeva. Je určen pro výrobu oken s obzvláště vysokými požadavky na tepelnou izolaci. Konstrukční hloubka profilu rámů je 78 mm, a 86 mm pro křídla. Je použito tepelně izolační vyplnění o tl 42 mm a dvousložkové středové těsnění. Toto vše se podílí na vysoké hodnotě tepelné izolačnosti profilu. Ve verzi PE78N je součinitel prostupu tepla od 1.7 W/m2K, v teplejší verzi PE78N+ s uzavřenou podskelní komorou je Uf od 1.3 W/m2K.
Systém umožňuje použít širokou škálu kování se snadnou následnou montáží. Tříkomorová staba profilu systému PE78N a díky ztužujícím dodatečným prkvům, lze systém použít pro velkorozměrové konstrukce.

Charakteristika
- značné propojení s jinými systémy rodiny Ponzio,
- slícovaná křídla v jedné rovině,
- použití moderních dvoukomponentních těsnění z EPDM,
- možnost vyrobit obloukové konstrukce,
- možnost provedení rohových spojů pomocí šroubování nebo lisováním.

Hliníkové profily
EN AW-6060 podle PN-EN 573-3 stav T66 dle PN-EN 515 Al Mg Si 0,5 F22 dle normy DIN 1725 T1, DIN 17615 T1.
Těsnění
Ze syntetické pryže EPDM dle normy 7863 a prováděcí normy dle ISO 3302-01, E2.
Kování
Pouze od renomovaných firem: Sobinco, SAVIO, Winkhaus apod.
Výplně
Jednoduché nebo vícenásobné zasklení s jakýmkoliv druhem skla nebo neprůhledným panelem. Osazení výplní o tloušťce: 23-61 mm.
Povrchová úprava
Práškovými polyesterovými barevnými nátěrovými hmotani splňující požadavky Qualicoat, v barevných odstínech podle RAL; anodoce (elox) v odstínech přírodní hliník, olivově zelená, šampaň, zlatá, hnědá - splňující požadavky Qualanod; lakování v barvě dřevodekoru.
Tepelně izplační vlastnosti
Rámový součinitel prostupu tepla Uf od 1,3 W/m2K.
Osvědčení a certifikáty kvality
Počáteční zkoušky typu dle PN-EN 14351-1.
Třída bezpečnosti: Třída RC2 dle PN-EN 1627 , Třída RC3 dle PN-EN 1627.
